Baustellen sind dynamische Umgebungen, die sich in kürzester Zeit stark verändern können. Maschinen bewegen enorme Erdmassen und Materialmengen, neue Strukturen entstehen innerhalb weniger Stunden und Entscheidungen müssen schnell getroffen werden, während das Projekt ununterbrochen weiterläuft. Doch oft fehlt die aktuelle und zuverlässige Datengrundlage, die dafür notwendig wäre: Was hat sich verändert? Welche Mengen wurden tatsächlich bewegt? Und wie entwickelt sich das Gelände im Vergleich zu den Entwürfen?
Genau hier kommt die Photogrammetrie ins Spiel: Aus Hunderten einzelner Drohnenfotos entsteht ein präzises, digitales 3D-Abbild Ihrer Baustelle – so detailliert und zentimetergenau, dass Fortschritte, Abweichungen und Veränderungen sofort sichtbar werden. Für Teams, die täglich unter großem Zeitdruck wichtige Entscheidungen treffen müssen, bedeutet das echte Datensicherheit und volle Kontrolle.
In diesem Beitrag erfahren Sie, was Photogrammetrie ist, wie sie funktioniert und welche Rolle die moderne Photogrammetrie-Software von Propeller dabei spielt.
Was ist Photogrammetrie?
Photogrammetrie ist vereinfacht gesagt die Verarbeitung von sehr vielen Drohnenbildern, um daraus präzise Messdaten zu gewinnen. Statt einzelne Punkte manuell zu vermessen, nutzt sie Hunderte überlappende Luftaufnahmen derselben Merkmale. Anhand dieser Fotos lassen sich reale Entfernungen berechnen, sodass ein exaktes 3D-Modell Ihrer Baustelle erstellt werden kann. Je mehr Bilder und Blickwinkel, desto genauer wird das Ergebnis.
Wie funktioniert Photogrammetrie?
Bei der Photogrammetrie werden mehrere Ansichten desselben Merkmals oder eines eindeutig unterscheidbaren Punkts genutzt, um dessen genaue Position im Raum zu bestimmen. Wenn dieser Punkt in vielen überlappenden Bildern übereinstimmt, kann die Photogrammetrie-Software seine x-, y- und z-Koordinaten exakt berechnen. Je mehr Merkmale zwischen den Bildern abgeglichen werden können, desto präziser lässt sich das Gelände rekonstruieren – bis hin zu einem detaillierten 3D-Modell.
Dafür fliegt die Drohne eine vordefinierte Route ab und nimmt Hunderte überlappende Fotos aus verschiedenen Perspektiven auf. Anschließend verarbeitet die Photogrammetrie-Software von Propeller diese Bilder samt Metadaten und setzt sie zu einem verzerrungsfreien Modell in Vermessungsqualität zusammen.
Damit die Ergebnisse allerdings zuverlässig sind, müssen vier Faktoren erfüllt sein:
- Optimale Flughöhe: Die Drohne muss in der richtigen Höhe fliegen, um die beste Bodenauflösung zu erreichen.
- 80 % Bildüberlappung: Nur mit ausreichender Überlappung hat die Photogrammetrie-Software genug Informationen, um die Bilder korrekt zu einem Orthofoto zusammenzufügen.
- Verschiedene Winkel: Für ein exaktes digitales Geländemodell sind viele verschiedene Perspektiven und Winkel wichtig – nicht nur Aufnahmen von oben.
- Stabiler Flug: Ein ruhiger, gleichmäßiger Drohnenflug sorgt für scharfe und verwertbare Aufnahmen.

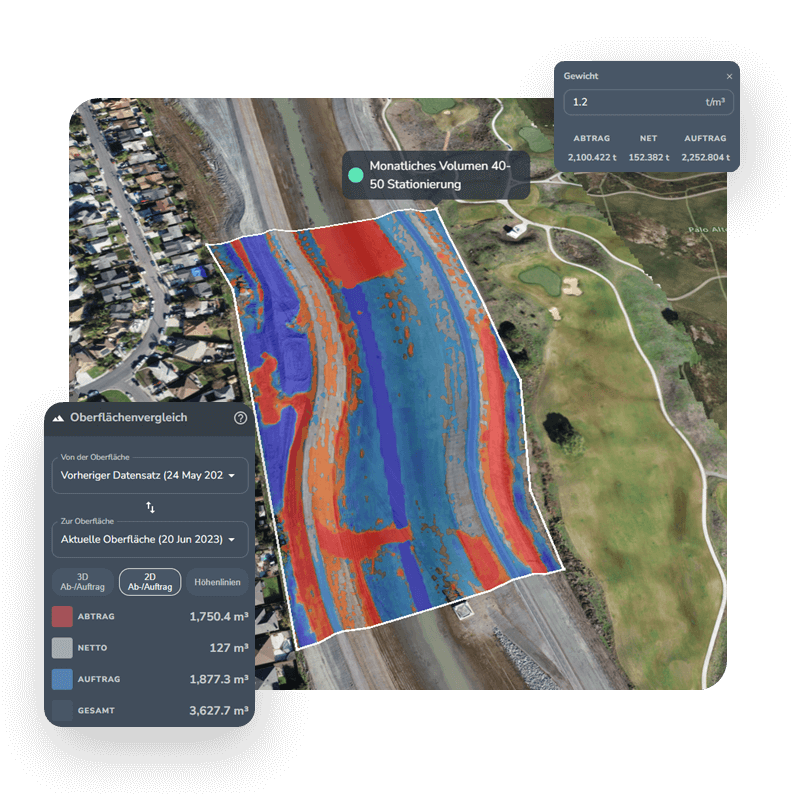

Erfüllt der Datensatz diese Anforderungen, kann die Photogrammetrie-Software von Propeller aus den 2D-Fotos ein Orthofoto (georeferenziertes, verzerrungsfreies 2D-Luftbild) und ein digitales Geländemodell (3D-Ansicht der Geländeoberfläche) erstellen. Zusammen bilden sie ein realitätsgetreues, präzises 3D-Modell Ihrer Baustelle – die Grundlage für Volumenberechnungen, Fortschrittsanalysen und fundierte Entscheidungen im Baustellenalltag.
Photogrammetrie im Alltag: Ein Blick durchs eigene Auge
Wenn Sie sich nur schwer vorstellen können, wie Photogrammetrie funktioniert, hilft ein Blick auf etwas, das Sie jeden Tag nutzen: Ihre eigene visuelle Wahrnehmung. Denn auch Ihre Augen arbeiten nach einem ähnlichen Prinzip, um die Bilder zu erzeugen, die Sie gerade sehen.
Ihre Augen nehmen dieselbe Szene aus leicht unterschiedlichen Winkeln wahr. Da Ihr Gehirn aber genau weiß, wie weit Ihre Augen voneinander entfernt sind, kann es beide Perspektiven zu einem einzigen räumlichen Bild zusammenführen. So entsteht Tiefenwahrnehmung – und damit auch das Gefühl, Ihre Umgebung wirklich greifen zu können.

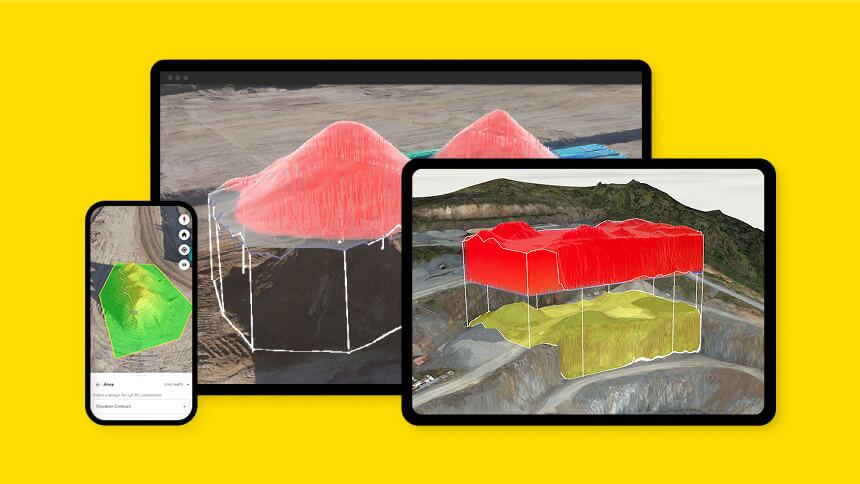

Photogrammetrie funktioniert im Kern genauso, nur mit deutlich mehr Bildern. Die Propeller Plattform verarbeitet Hunderte überlappende 2D-Drohnenfotos und setzt sie zu einem präzisen 3D-Abbild Ihrer Baustelle zusammen. Das Ergebnis: Ein digitaler Zwilling Ihrer Baustelle, der Ihnen zeigt, was wirklich vor Ort passiert – eindeutig, zuverlässig und in Vermessungsqualität.
Vom Foto zum Modell: Wie die Photogrammetrie-Software von Propeller einfache Drohnenfotos zu verwertbaren Daten macht
Damit aus Ihren Drohnenfotos ein präzises 3D-Modell entsteht, übernimmt die Photogrammetrie-Software von Propeller alle Verarbeitungsschritte zwischen Drohnenflug und fertiger Karte für Sie. Alles, was Sie tun müssen: Die Drohne fliegen, die gesammelten Bilder, Bodenpasskontrollen und GPS-Daten hochladen sowie die gewünschten Parameter festlegen – Propeller erledigt den Rest.
Unsere Plattform analysiert Ihre Daten, erkennt wiederkehrende Merkmale im Gelände und berechnet daraus deren genaue Position im Raum. Schritt für Schritt entsteht so das 3D-Modell Ihrer Baustelle.
Im Einzelnen erledigt die Photogrammetrie-Software von Propeller folgende Schritte für Sie:
- Datenvalidierung: Alle Daten werden auf ihre Genauigkeit hin überprüft – inklusive Koordinatensystem, Drohnen- und Kameraeinstellungen, Geotags, Flughöhen und weiteren Parametern. Unstimmigkeiten werden markiert und manuell von unserem Team geprüft.
- Bildzusammenführung: Die Navigationsdaten und Bilder werden zu einer Punktwolke zusammengeführt – die Basis Ihres 3D-Geländemodells.
- Georeferenzierung: Die Punktwolke wird mithilfe von Georeferenzierung mit den Bodenkontrollpunkten Ihrer Baustelle verknüpft. Dadurch erreicht Propeller eine vertikale Genauigkeit von 3 cm. Gleichzeitig werden alle GPS-Fehler automatisch korrigiert.
- Vollständigkeitsprüfung: Das 3D-Modell wird auf Löcher, Lücken oder verzerrte Bereiche überprüft, sodass die Oberfläche vollständig und korrekt dargestellt wird.
- Erstellung von Orthofoto und Höhenmodellen: Aus der georeferenzierten Punktwolke erzeugt Propeller ein vollständiges Orthofoto sowie detaillierte Oberflächen- und Höhenmodelle. Übereinandergelegt bilden diese Daten gemeinsam das finale 3D-Modell Ihrer Baustelle.
- Abschließende Qualitätskontrolle: Zum Schluss stellt eine vollständige Genauigkeitsprüfung sicher, dass die Modelle, Oberflächen und Höhen Vermessungsqualität aufweisen. Wenn Ihre Baustelle bereits mehr als einmal vermessen wurde, überprüft Propeller auch die Konsistenz der Daten.
Fazit
Baustellen verändern sich schnell. Unsere leistungsstarke Photogrammetrie-Software sorgt jedoch dafür, dass Sie trotz dieser Dynamik immer genau wissen, was auf Ihrem Gelände passiert. Sie liefert die Präzision, die moderne Baustellen brauchen: hochwertige Daten, detaillierte Geländemodelle und verlässliche Einblicke in jede noch so kleine Veränderung.
Propeller erschafft aus unzähligen Drohnenfotos einen digitalen Zwilling Ihrer Baustelle, auf den sich alle Teams hundertprozentig verlassen können. So wird aus einem zuvor schwer überschaubaren Projekt ein präzises, transparentes und jederzeit auswertbares Spiegelbild des tatsächlichen Baufortschritts.
